 综合布线系统方案设计说明(单栋30层高模型)

　　1. 大楼背景

　　单栋30层高层住宅，每层8个住户，整栋楼共8×30=240个住户。具体情况如下：

　　楼宇数： 1栋

　　总楼层数： 地下0层、地上30层

　　每层住户数： 8户

　　每层净高： 3 m

　　整栋共有住户： 240户

　　每户结构和面积： 三房二厅(面积约90 m2)

　　主配线间： 一楼的配线房

　　监控管理中心： 主配线间

　　有线电视接入中心： 主配线间

　　计算机网络中心： 主配线间

　　楼宇控制中心： 主配线间

　　2. 设计依据

　　公司工程设计手册；

　　用户提供的技术需求报告；

　　YD/T926.1—1997大楼通信综合布线系统标准(邮电部部颁行业标准)；

　　EIA/TIA568A及ISO/IEC11801；

　　EIA/TIA570A北美住宅布线标准。

　　3. 系统设计综述

　　(1) 传输介质：智能住宅布线包括双绞线、同轴线缆和光纤等三种传输介质。其中：同轴线缆作为有线电视的传输介质，双绞线传输数据、电话、监控、智能等信号，光纤则用作楼宇间的数据网络主干。本方案中智能住宅布线系统包括家庭户内布线系统、垂直主干布线系统、楼宇间布线系统和主配线间系统四个部分。

　　(2) 管理中心：本方案的智能住宅布线系统有两级管理中心，第一级管理中心为小区网络控制及维护中心，设在一楼的主配线间。其不仅是整个小区公共管理监控中心，也是计算机网络中心，电信局和有线电视台的线路汇入该中心，还是安防监控中心、三表抄表管理中心。第二级管理是每个住户单元的家庭小型配线管理中心。

　　(3) 楼内垂直主干：住宅垂直主干线系统是指从一楼主配线间连到各住户单元的家庭配线管理中心之间的传输线缆，本方案建议两种传输介质：一是XX公司的1061004C+4对超五类线缆，可支持语音、数据及可视电话、防盗/防灾报警系统、三表抄表系统的信号传输；二是75 Ω同轴线缆，可支持有线电视等视像应用。从主配线间向各住户单元的家庭配线中心作星型结构的铺设。每住户单元接入三条1061004C+超五类4对线缆及一条总线型75 Ω同轴线缆。

　　(4) 室内布线：家庭户内布线系统包括家庭配线中心、户内布线和信息插座。其中家庭配线中心可采用XX公司的SC305或其他型号。家庭配线中心由双绞线配线架和同轴复接面板构成，一般设在居室的大门内侧，与电源总控盒安装在一起。住户室内布线可以一次布线到位，由房地产商施工到合理位置，或由最终住户自己进行装修时再施工到最佳位置。

　　系统设计详细描述

　　1. 住户室内布线

　　家庭住户布线系统由家庭配线中心(或称为转接盒TP)、户内布线及信息插座组成。从一楼主配线间来的线缆将端接在家庭配线架，家庭配线中心(TP)集中管理家庭中的所有信息点，包括计算机、电话、有线电视、可视电话、防盗/防灾系统，三表抄表系统等。以传输介质来分，可分双绞线UTP部分及75 W同轴有线电视部分。其中超五类双绞线支持数据、语音及可视对讲门铃系统，防盗报警系统，三表抄表系统等应用，75 W同轴线缆支持有线电视、保安监控、家庭影院等应用。

　　· 功能应用

　　从每栋楼的一楼主配线间接入家庭配线中心(TP)的3条1061004CSL超五类4对双绞线缆和一条75 Ω同轴线缆。3条超五类双绞线分别对应3个功能中继点，一条同轴线缆为有线电信号的接入中继。3个双绞线中继点使用的功能如下：

　　第一个：电话/ISDN电话(最大可接入四条外线电话，同时提供四路电话)；

　　第二个：Intranet、Internet或用于计算机网络(数据网络应用，可支持2个数据点)；

　　第三个：楼控(可视对讲门铃、三表抄表和防盗/防灾报警系统)。

　　· 室内布线类型

　　家庭布线分两个档次：增强型和普通型。增强型和普通型在垂直主干的配置是一样的，有线电视和各类监控点的配置是一样的。区别在家庭配线架中心、语音点的数量。

　　增强型：每户设有3个数据网络信息点，分别设于客厅、主人房及书房；6个语音电话点分别设在客厅、主人房、客人厅、书房、厨房及卫生间；语音、数据的信息模块均采用超五类(MPS200E)； 配线中心采用超五类模块式配线架(DM2150B PATHCHMAX配线模块)。

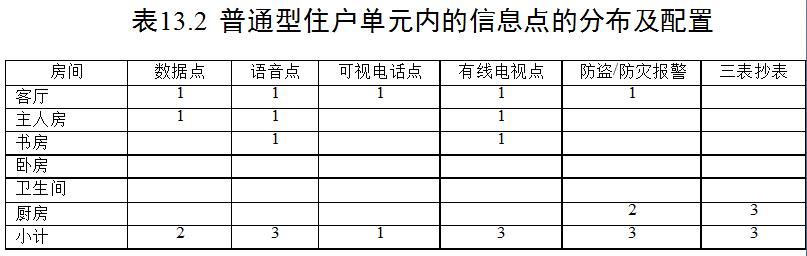

　　普通型：每户设有2个数据网络信息点，分别设于客厅、主人房；3个语音电话点分别设在客厅、主人房、书房；语音、数据的信息模块均采用超五类(MPS200E)；配线中心采用超五类配线架(110DW-50)。

　　· 户内信息点分布情况

　　下面就家庭中各种功能的布线作一说明。

　　电脑接口：楼A的主配线间为计算机网络中心，用于构建住宅小区内部网，并通过路由器或其他网络设备接入ISDN、xDSL、DDN，从而实现高速Internet互联。小区内住户的上网速度不仅提高了，而且费用比用普通电话拔号上网大大降低。住户在家中可以享受到诸如远程教育、远程医疗、网上购物、电子邮件、共享文件等高科技技术的应用。增强型在客厅、主人房、书房各设一个电脑接口，普通型在客厅、主人房共设两个电脑接口，可互换及即插即用。

　　电话接口：随着信息量的增加，每个住户安装一部电话可能不能满足用户的要求。增强型电话插座分布在客厅、各个房间、厕所、厨房，共六个，普通型在客厅及各个房间共设4个电话信息接口。不论增强型还是普通型，各电话信息口通过超五类4对线缆1061连接到家庭的TP(小型配线中心)。所有电话可以独立连接一条外线，也可以将不同信息口并联起来使用同一个电话号码。电话在不同房间之间的切换及变更非常简单。住户通过一条跳线即可在家庭配线中心灵活管理。住户可以在家中收发传真或接入ISDN电话等。

　　有线电视布线：有线电视系统应该符合当地有线电视连网标准，网络设计和器件选用符合当地标准的配件。由一楼主配线间引出一条75 Ω同轴线缆接入到家庭中的小型配线中心，并接在小型配线中心内的同轴接线面板(也称为分配器)的输入口。同轴接线面板是一口输入，四口输出的。4个输出口可引出四条同轴线缆，连到客厅、主人房、各个卧房中有线电视用户插盒上。有线电视系统包括分支器、同轴接线板、分配器、用户盒等。如果信号衰减到70 dB，还需要采用信号放大器型同轴接线板进行信号放大及分配。

　　可视对讲门铃系统布线：可视对讲系统由每栋楼各个单元门的防盗铁门旁装有的一个室外主机和每个住户单元的室内分机相接构成。室内可视对讲话机一般放在大厅门边的墙上。可视对讲系统传输信号包括声音、图像和控制馈线，四芯线可以满足传输要求，本方案中采用XX公司 4对超五类双绞线1061004CSL中的两对线传输可视对讲门铃信号即可。

　　室内防盗/防灾报警系统布线：防盗/防灾报警系统是智能住宅的重要组成部分之一，每个住户单元防盗报警系统独立成体系，同时可以与整栋建筑，甚至是小区的防盗报警监控网络连接起来。

　　目前，智能住宅采用的防盗报警系统多为：在罪犯容易入侵的窗户位置安装玻璃破碎报警器，在室内跟踪可疑者移动并发出报警，采用微波、红外监控测器，防止窃贼开门逃走的门磁锁等。可燃气体报警器为家庭中使用的可燃气体的泄漏提供了可靠的报警。报警浓度范围设定在气体爆炸下限的1/10～1/4，这样，当气体泄漏时，该报警器的指示灯和蜂鸣器会预先通知有气体泄漏，以便采取相应措施，确保住户的生命和财产安全。火灾报警器一般为烟感器或热感器。每个防盗、防灾报警信号可通过二芯双绞线传输。一条1061四对超五类线缆可提供四路安保信号，分别对应红外感应报警、防煤气泄漏报警器、防玻璃破碎报警器和火灾报警器等。

　　三表自动抄表系统：水、电、煤气的自动抄表计费是物业管理的一个重要部分，实行电脑网络管理下的水、电、煤气的自动抄表计费可以减少中间环节，解决入户抄表的低效率、干扰性和不安全因素，提高工作效益。设置于住户的自动水、电、煤气三表与数据采样器连接，数据采样器通过适配器接入家庭配线中心，家庭配线中心通过垂直主干与小区管理电脑连接，这样小区中心管理电脑系统能定期自动采集小区内各住户家中的水表、电表及煤气表读数并进行计费，定期与水、电、煤气公司进行数据交换结算、银行自动划账。

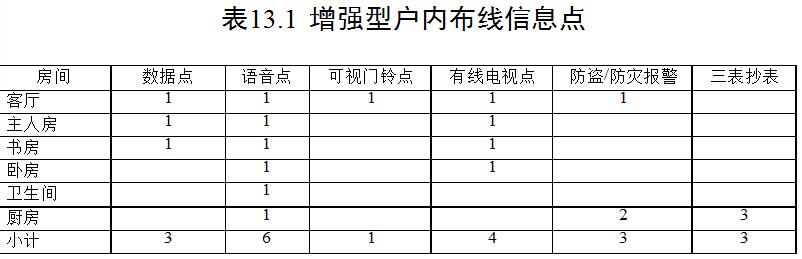

　　增强型户内布线信息点见表13.1。

　　· 家庭配线中心(TP)

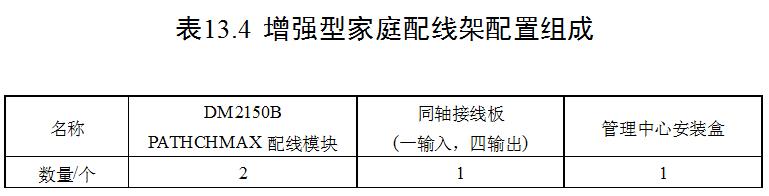

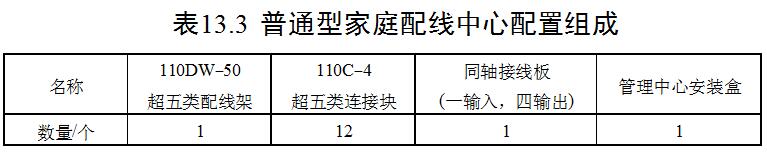

　　家庭配线中心是家庭线缆管理的核心，统一管理整个家居的信息点，一般安装在客厅内的墙上。配线中心的端接设备封装在一个铁制的方盒里。由一个双绞线配线架和一个同轴配线面板组成。从本栋楼一楼主配线间来的垂直主干中的3条1061四对线缆端接在双绞线配线架上，并通过户内布线接到各个房间、客厅、卫生间和厨房，以支持数据、语音及可视门铃、防盗/防灾报警系统和三表抄表系统信号的传输。从垂直主干来的1条同轴线缆接入配线中心的同轴接线板上，通过同轴面板的4个输出口连到客厅和各个房间，以提供有线电视及家庭影院等宽带视像应用。

　　· 户内线缆及信息插座：

　　户内线缆

　　户内布线系统由从家庭配线中心接到各房间、客厅、卫生间、厨房的线缆组成，XX 公司1061004C+型增强型五类4对双绞线连接到各个房间，卫生间及厨房，可支持622 Mb/s，100 m网络应用及可视对讲门铃、防盗/防灾报警系统和三表抄表系统，四条75 Ω同轴线缆连到客厅和各房间以提供有线电视传输。本方案中只考虑到有线电视、语音、数据网络的户内布线。至于可视门禁、防盗/防灾报警系统和三表抄表的垂直主干及室内布线，则在以后按用户实际需要布放到点。

　　户内布线铜缆计算方法如下(该方法参照公司工程设计手册)：

　　平均距离(m)=(最远点距离+最近点距离)/2×1.1+7

　　线缆箱数=总点数/(305 m/箱)+1

　　根据计算一般每个住户单元需要的线缆为：

　　增强型：1061004CSL：60 m；75 Ω同轴线缆(/5): 40 m。

　　普通型：1061004CSL：40 m ；75 Ω同轴线缆(/5): 30 m。

　　数据和语音的信息插座

　　增强型：

　　数据系统采用增强型超五类MPS100E型信息插座(CAT5)，语音同样采用增强型MPS100E型信息插座(CAT5)。可视电话、防盗/防灾系统、三表抄表的户内布线和信息插座暂不考虑。共有9个信息点，故需要9个MPS100E型262信息模块。

　　普通型：

　　数据系统采用增强型超五类MPS100E型信息插座(CAT5)，在客厅和书房均设一个电脑接口，故需要2个MPS100E模块。语音也采用增强型超五类MPS100E型信息座(CAT5)，有3个电话接口，故需要3 个MPS100E模块。

　　语音和数据的信息模块均安装在国产的暗装面板中。高速数据传输采用D8SA型工作区用户跳线连接用户设备；话音采用设备自带RJ11接头的连接即可。防盗/防灾系统、可视门铃系统、三表抄表的插座暂不考虑。

　　标准信息插座均为墙面暗装(特殊应用环境可考虑吊顶内、地面或明装方式)，底边距地30 cm。为使用方便，要求每组信息插座附近应配备220 V电源插座，以便为数据设备供电，建议安装位置距信息插座不小于10 cm。

　　有线电视的信息插座也称为有线电视用户盒，各房间的电视机或VCD机通过机尾线接在用户盒即可。

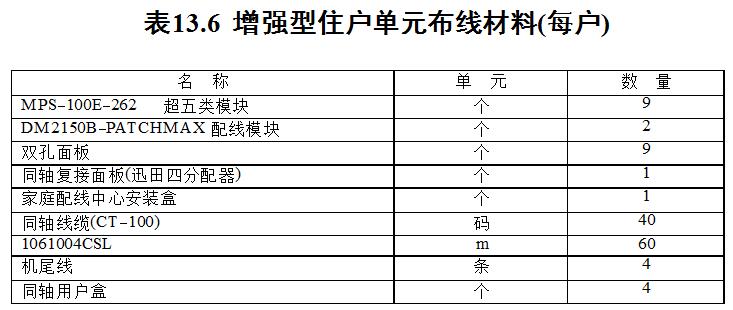

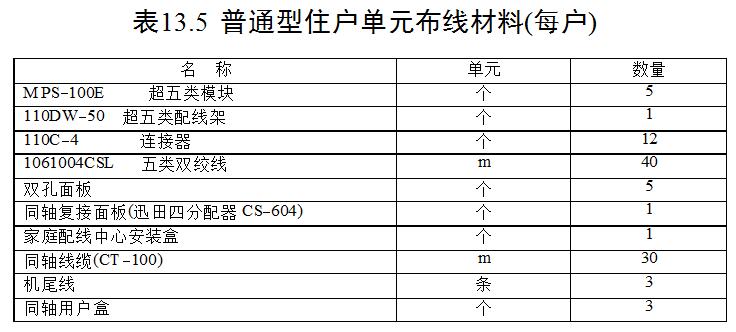

　　· 家庭户内布线配置见表13.5和表13.6。

　　2. 住宅大厦垂直主干系统

　　住宅垂直主干系统是指一楼主配线间连到各住户单元家庭配线管理中心的子系统。本方案建议两种传输介质：XX公司的1061004C+4对超五类线缆，可支持语音、数据及可视电话、防盗/灾报警系统、三表抄表系统的信号传输；75 Ω同轴线缆，可支持有线电视等视像应用。从管理中心结构向各住户单元作星型结构的铺设。管理中心向每住户单元接入三条1061004C+超五类4对线缆及一条总线型75 Ω(/7)同轴线缆。

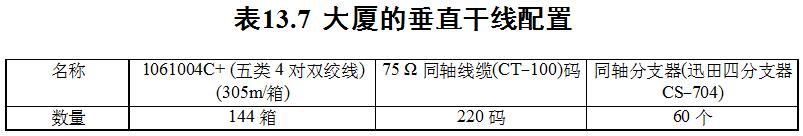

　　每栋楼的净高为87 m，垂直电缆平均长度为55 m。每箱1061004CSL(305 m/箱)可拉5条，按每户拉3条1061004CSL和整个小区共计有240户算，需要144箱1061004CSL(305 m/箱)线缆。

　　同轴线缆的单元为码，1码=0.9144 m。每栋楼有两个单元门，故有两路有线电视支路，每个支路的每层楼均有一个同轴四分支器，把来自一楼的有线电视信号分为4对，以传输给本单元门本层的4个住户。共需60个同轴四分支器。按每条支路100 m计，整栋楼约需要220码同轴线缆。

　同轴线缆特点：从经济性及性能的考虑选择国产的75 Ω同轴线缆(CT-100)作为有线电视的垂直主干。

　　3. 一楼主配线间

　　主配线间设在大厦的一楼，是小区的公共管理监控中心，并连到公共设备，如网络设备、PABX、可视门铃监控中心、三表抄表集中管理主机、防盗/防灾监控中心。主配线间可管理整栋楼住户的所有信息点。由主配线间向各单元住户的家庭配线架作星型敷设线缆，以沟通各户和主配线间的信息通道。

　　主配线间由安装在墙上的配线架、跳线槽以及有线电视分支器和放大器组成。考虑到在充分满足系统功能的前提下尽可能降低成本，各主配线间的铜缆配线架采用XX公司的110AB-300FT配线架集中管理，并配有相应的188B3跳线槽。有线电视部分包括分支器、放大器等。从有线电视局来的有线电视信号经过主配线间的有线电视分支器上，再经过每层楼的四分支器，传输到各家各户的电视机上。

　　主配线间分配到每住户单元有三条1061004CSL四对超五类双绞线，一条同轴线缆。终接240户的双绞线垂直主干线缆需要10个110AB2-300FT超五类配线架。另外，需要两个100AB2-300FT来接入PABX或电信局来的电话线。110AB2-300FT型五类配线架固定在墙上。110A3跳线槽放在每列中每两个配线架之间，共需8个110A3跳线槽。通过跳线管理可方便地实现语音、数据网络配置的改变，美观又大方。

　　主配线间的设备配置见表13.8。

　　· 110AB2-300FT超五类配线架可终接300对线，能在墙上或架上安装，适用于交叉连接系统并且能用于大的范围。

　　· 110A跳线槽是一种白色、防火、塑制结构，它用来容纳连接电缆和跳线，被放置在110AB2-300FT之间，在每一列的顶部为每组连接电缆和跳接线提供平行转接。

　　由于一楼主配架要安装网络设备，因此需进行必要的装修或同等条件的办公室，并配备照明设备以便于设备维护，同时为保证网络的可靠运行，管理中心间内应配备三组独立供电的220 V电源插座，每个管理中心功率不小于400 W。
