大厦综合布线案例

 商业大厦楼高28层,每层高3.8米(按4米算),地上总高度达106.4米。整栋楼由主楼、群楼和地下层等三部分组成,其中主楼长31.2米,宽31.2米,群楼长118米,宽8.9米,地下一层为人防工程及空调房;群楼1~7为营业厅、会议室及维护中心;主楼8~25层为办公楼;26~27层为电梯机房和通风机房。

2 用户需求

  1. 垂直主干使用光纤.

  2. 楼内所有水平布线全部按超五类标准.

  3. 平均10平方米2个信息点.

  4. 网络中心、电话机房设在6层。


3 综合布线总体设计

  一般来说,为保护建筑物投资者的利益,可以采取“总体规划、分布实施、水平布线尽量到位”的设计原则。干线大多楼都设置在建筑物弱电间,更换或扩充比较容易;水平布线是在建筑物吊顶内、天花板或管道内,施工费比初期投资的材料费高。如更换水平线,要破坏建筑结构,影响整体美观。因此,在设计水平线时要尽量选用档次高的线缆及相关的连接硬件,同时信息点应充分考虑到未来发展的需要,缩短布线周期。


4 综合布线系统垂直主干系统设计

  根据大厦对整个综合布线系统的基本技术要求,我公司在充分分析用户对整个综合布线系统的技术要求的基础上,并结合我公司多年从事网络工程研发和建设的经验,对大厦综合布线系统主干传输介质传输系统,提出如下设计、敷设施工方案。



    4.1 方案的预期目标

  1、符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准,充分保证综合布线系统高速、可靠的信息传输要求。

  2、能在现在和将来适应技术的发展,实现数据通讯、语音通讯和图象传递。

  3、除去固定于建筑物内的线缆外,其余所有的接插件都应是模块化的标准,以方便将来有更大的发展时很容易地将设备扩展进去。

  4、能满足灵活应用的要求,即任一信息点能够连接不同类型的计算机、电话机或微机设备。

  5、能够支持1000Mbps的数据传输。可支持以太网、快速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。


  4.2 方案说明

  整个综合布线主干系统由水平子系统、垂直干线子系统、设备间子系统构成。在本方案中充分考虑了综合布线系统的高度可靠性、高速率传输特性及可扩充性和安全性。


  4.3 管线方案说明

  本综合布线工程要求所有的水平线缆均是走镀锌线槽,垂直主干线缆沿着竖井进行敷设,全部采用镀锌线槽进行保护。大厦在建设时设计有吊顶天花板,水平干线布线采用吊顶内镀锌线槽保护的走线方式。

  线缆进入室内后,由于信息终端盒安装在墙壁上距离地面300mm处,因此,此部分线缆需要埋墙敷设,所以需要在墙上凿开一道线缆槽。


  4.4 本综合布线系统的主干传输介质系统

  配线间设置

  1. 主机房设在6层,主配线间MDF设在主机房内,并管理6层的信息点;

  2. 2层设二级机房,机房内设分配线间IDF2,管理底层、夹层、2层的信息点;

  3. 3~5层分别设二级机房,机房内设分配线间IDF2~IDF5,分别管理各层的信息点。

  4. 7~24层分别设二级机房,机房内设分配线间IDF7~IDF24,分别管理各层的信息点。

  5. 25层设二级机房,机房内设分配线间IDF25,管理25、26层的信息点;


  计算机专用网

  为了使大厦计算机局域网的主干传输介质系统满足1000Mbps的数据传输,垂直主干传输介质选用4芯室内光缆,使用2芯,2芯备用,水平主干采用超五类双绞线。

  语音通信网

  为了方便业务工作的开展,大厦应设置两个不同的语音通信网,一个用于大厦内部通信使用,以减少内部通信费用,另一个用于直拔电话通信,其垂直主干必须独立分开,使用25对和50对大对数三类电缆。

  本综合布线系统的光纤主干介质系统的设计、架设、调试,包含以下主要工作内容和介质部件。


  4.4.1 主要工作内容

  连接信息网络中心与楼层配线间之间的光纤信号部件的光纤介质系统的路由设计。

  ● 上述光纤介质系统的架设、端接、安装。

  ● 上述光纤介质系统内,光纤与尾纤之间的熔接、检测。

  ● 上述光纤介质系统所需的部件、器件的安装、调试。

  ● 建立上述光纤介质系统的编码、文档系统。


  4.4.2 光纤介质系统所含主要介质部件

  光缆。

  光缆端接盒。

  光缆架设辅助器材。

  光缆尾纤。

  光缆跳线。


  4.4.3 光纤介质系统施工设计

  根据商业大厦综合布线网络的光纤介质系统的基本要求,我公司对大厦综合布线系统的光纤介质系统做出如下施工设计考虑:

  1.整个网络系统的光纤介质系统,按照星型拓扑结构方式,各光纤介质系统主干的始端位于机房——第6层,光纤主干敷设至大厦的第2、3、4、5、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25层共23条光缆。

  2.主干光纤介质系统采用4芯室内多模光纤,保证实现1000Mbps的网络传输。

  3.整个综合布线系统的光纤介质系统的光芯与尾纤之间的连接,采用熔接方式进行。熔接方式是所有光纤连接方法中可靠性最高、传输损耗最小、性能最好的连接方法。

  4.光纤主干介质系统施工

  主干光缆是楼层子系统的主要构件,是楼层网络子系统与机房之间信息传输的主干。由机房向第2、3、4、5、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25层敷设。光纤介质系统采用镀锌线槽敷设方式。

  光缆进入配线间后,光纤在各配线间经端接、熔接尾纤后,置入光纤接线盒加以保护,再通过光纤跳线接入网络设备。


5 综合布线系统的双绞线介质系统设计

  根据商业大厦对综合布线系统的基本要求,我公司对将大厦综合布线系统的双绞线介质系统,提出如下设计、敷设施工方案。

  为了使计算机网络系统和语音通信电话系统有较好互换性,本综合布线系统的语音通信电话系统的水平子系统全部采用超五类双绞线。

  商业大厦整个综合布线系统的双绞线介质系统,采取结构化布线方式敷设。铜线机房的主交换机(网段/工作组交换机)与其所连接的楼层二级交换机信息端口之间的垂直系统,按照星型拓扑结构方式进行连接,楼层二级交换机到各信息点的水平双绞线介质系统,也按星型拓扑结构形式进行连接,使上述各点的信息端口能够通过二级交换中心(网段/工作组交换机)进入网络互联。


  5.1 主要工作内容

  本综合布线系统的双绞线介质系统的设计、敷设、调试,包含以下主要工作内容和介质部件:

  本综合布线系统内,连接网络信息端口与楼层配线间的信号端口部件之间的水平双绞线介质系统的路由设计。

  本综合布线系统内,连接楼层配线间与机房配线间的信号端口之间的垂直介质系统的路由设计。

  上述双绞线介质系统的敷设、安装。

  上述双绞线介质系统所需的部件、器件的安装、调试、检测。

  建立上述双绞线介质系统的编码、文档系统。


  5.2 双绞线介质系统设计

  从功能上看,商业大厦综合布线系统,包括工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统四部分。


  1、工作区子系统

  工作区子系统由设在各信息点的信息插座及连接信息插座至终端设备之间的线缆构成。

  信息插座:超五类,非屏蔽

  用户工作区采用埋墙暗装底盒和信息插座,到工作区的4对双绞线连接到信息模块上,用户工作站到信息插座通过直通软线连接。

  用户工作区信息插座的位置在施工时视具体情况确定。

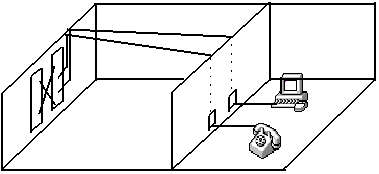

        工作区子系统示意图


  2、水平子系统

  水平子系统由连接室内的信息插座至楼层配线间之间的UTP线缆构成,目的是将垂直干线子系统延伸到工作区。

  水平子系统连接楼层配线间和信息出口。水平布线距离应不超过90米,信息口到终端设备连接线和楼层配线间到楼宇配线间之间连接线之和不得超过100米。

  水平子系统始于每个网段(楼层配线间),止于各信息点。多根四线对双绞线从楼层的配线间拉出,从竖井的垂直方向和楼层的水平方向通过镀锌线槽和预埋线缆管道拉到相应工作区。


  水平区的设计

  水平布线子系统是将干线子系统线路延伸到用户工作区。该系统是从各个楼层配线间出发连向各个工作区的信息插座。

  ● 信息插座使用模块化信息插座,共3048个。

  ● 超五类双绞线用量约需550箱。

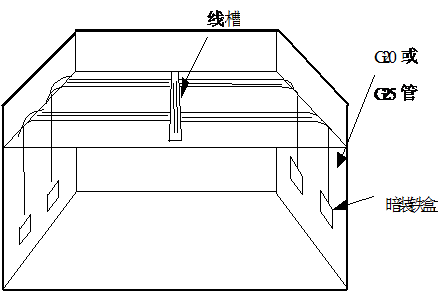

          水平子系统示意图1

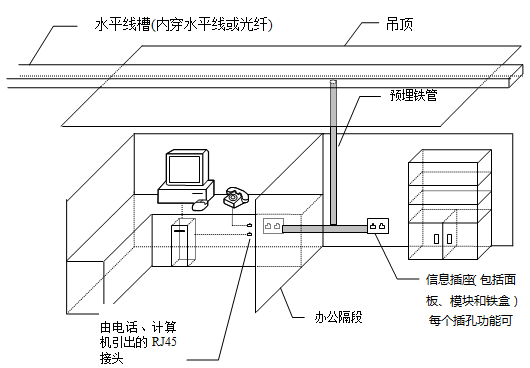

          水平子系统示意图2


  3、垂直干线子系统

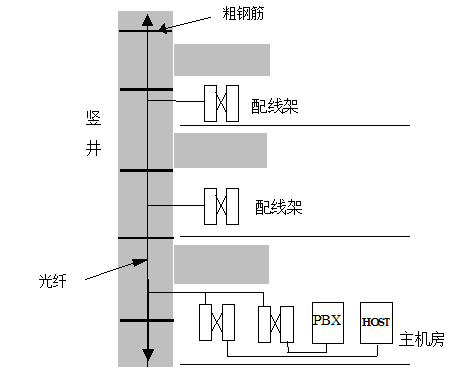

  垂直干线子系统由连接机房(主交换机)至各楼层配线间(二级交换机)之间的线缆构成。其功能主要是把机房与楼层配线间相连。用主干电缆提供网段/工作组之间通信的通道,使整个布线系统组成一个有机的整体。


在本方案中,双绞线垂直主干敷设如下:

  ●计算机垂直系统采用4芯室内光纤,并辅以4条双绞线作冗余,对高于18层以上的双绞线数据主干,如从主配线间连接,可能超过90米,所以18层以上的冗余双绞线数据主干可从18层连接。约需双绞线23箱。

  ●电话语音网,三个楼层配线间到机房均采用50对和25对大对数三类双绞线垂直主干,两端端接到机柜的超五类110配线架上。


  4、管理子系统

  管理子系统由各楼层配线架构成,主要负责本网段内的信息通道的统一管理。它是由楼层配线间内的非屏蔽跳线、非屏蔽配线架等组成。

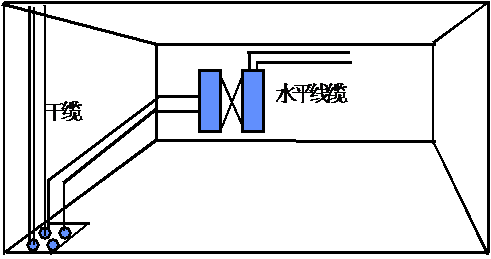

               分配线间安装示意图


  5、设备间子系统

  设备间子系统是一个集中化设备区,连接系统公共设备,如PBX、局域网(LAN)、主机,及通过垂直干线子系统连接至管理子系统。

  机房设备间设置2个42U机柜,用于安装中心交换机和配线架,以便通过跳线来进行管理。

  市话直线电话的进线设置1个300对110配线架;内部电话交换机出线设置5个300对110和1个100对110配线架;去2、3、4、5、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25层分配线间的电话线设置5个300对和1个100对110无腿配线架,以便于通过跳线对电话号码进行管理。

  从功能上看,商业大厦综合布线系统,除光纤主干系统外,包括工作区子系统、水平子系统、垂直子系统、管理子系统、设备间子系统。
