一、检察院办公楼综合布线系统需求分析

　　1、项目概述

　　检察院为适应办公现代化管理及安全防范的需要，决定对其办公大楼实施综合布线系统工程，以使某人民检察院办公楼成为一座拥有先进的办公自动化管理系统、计算机网络和通讯系统、视频监控系统等于一体的智能化办公大楼。

　　2.建筑物结构及信息点分布

　　某人民检察院办公大楼共七层，一楼为大厅和会审室，7楼为领导办公室，其余楼层为各科室的办公室及会议室。要求每个办公室安装一个计算机网络信息点、一个电话语音信息点，共计需要安装154个计算机网络信息点、77个电话语音信息点。在领导办公室和会议室内需要各安装一个有线电视信息点。为了保障大楼的安全，在各楼层通道、大厅和会审室内均安装一个闭路视频监控点，其计15个闭路监控制点。

　　3.项目功能要求

　　为了保证系统安全，本布线系统设计要实现内外网隔离，因此计算机网络系统必须布设两套系统，一套用于内部办公网络，另一套用于连接外部互联网络。因此安装计算机网络信息点总计应为154个，其中内网安装77个信息点、外网安装77个信息点。

　　根据用户需求分析，本系统的局域网的骨干采用千兆以太网技术，百兆以太网连接到用户终端设备。要求在楼道、大厅、会审室布设全方位的视频监控点，在二楼的控制中心内可以监控到整个大楼的状况。

　　4.办公楼的设备间位置

　　根据综合布线系统设计规范要求并结合办公楼的内部结构，建议设备间设定在二楼的计算中心机房。该设备间既是计算机网络和电话系统的管理中心，也是视频监控系统的控制中心。

二、设计标准与依据

　　本项目设计遵循以下标准或规范：

　　♦ DBJ08-47-95：智能建筑设计标准

　　♦ ANSI/EIA/TIA-568B：民用建筑电信布线系统标准

　　♦ ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准

　　♦ ANSI/EIA/TIA-606：民用建筑电信设施的管理标准

　　♦ ANSI/EIA/TIA-607：民用建筑电信设施接地标准

　　♦ TSB-67：UTP布线现场测试标准

　　♦ ISO/IEC 11801：电信布线系统标准

　　♦ CECS72：97：建筑与建筑群综合布线系统工程设计规范

　　♦ JGJ/T 16-92：中国民用建筑电气设计规范

　　参照的网络标准有：

　　♦ IEEE802.3u：快速以太网（100Mbps）

　　♦ IEEE802.3ab：千兆以太网 (1000Mbps)

　　♦ 城市住宅区和办公楼电话通讯设施设计标准（YDT 2008-93）

三、系统设计原则

　　1.标准化

　　2.适用性

　　3.灵活性

　　4.扩展性

　　5.模块化

　　6.兼容性

　　7.先进性

　　8.保密原则

四、综合布线产品选型

　　本设计方案中的综合布线系统选择某公司的超五类综合布线产品，其产品性能接近非屏蔽铜缆布线的极限。

五、总体方案设计

　　1.工作区子系统

　　本方案的工作区子系统结合楼内办公环境的实际情况，为了满足现在或将来数据的传输的应用要求，采用超5类模块来连接终端计算机设备。考虑到办公网络的安全性，楼内需要安装两套物理隔离的网络，因此在楼内的每个办公室、会议室内各安装两个信息插座，每个插座内安装一个超5类模块。为了让办公人员较容易区分两个不同网络接入插座，因此在插座上应贴上明显的标志。

　　为了使每个办公室配置一个电话接口，因此在办公室内应配备一个RJ-11电话模块，并将该模块安装在其中一个信息插座内，与计算机网络接口模块RJ-45共用一个插座。但为了区别插口的类型，应在电话接口处贴上明显的电话标志。办公室内所有安装的信息插座应距离地面30cm以上，信息插座应配符合国标86系列标准的双孔带防尘盖的面板。

　　根据需求分析得知，楼内的有线电视系统的信息点只有5个，分布在领导办公室及会议室内，因此必须在领导办公室及会议室内各安装一个CATV电视插座。

　　为了确保大楼的安全，各楼层通道及会审室内应安装一个彩色摄像机，并配电动可变焦镜头和云台，使摄像机在监控人员控制下进行全方位的视频监控工作。

　　2.水平子系统

　　为了实现内外两套网络的布设，因此每个办公室将从信息插座处布设两根超五类屏蔽双绞线电缆至楼层配线间内。每个办公室或会议室的语音电话插座处布设一根超五类屏蔽双绞线电缆到楼层配线间内，选用超五类UTP电缆的目的是为了以后的语音和数据互换做准备。领导办公室和会议室内的CATV电视插座处将布设一根75Ω同轴电缆至楼层电视分支器设备。各楼层及大厅内安装的视频监控摄像机将布设一根视频同轴电缆至二楼的控制中心，以传输视频信号，另外还布设一根2芯控制线缆，以控制云台移动和镜头变焦。

　　本楼内各房间内均安装了天花板吊顶，因此水平子系统中各系统所使用线缆可以统一穿在一个PVC管道内，并布设在天花板吊顶内。各房间内的线缆经过走廊天花板吊顶统一布设到楼层配线间或垂直竖井管道内。PVC管道内敷设电缆的截面积应该只占PVC管截面积的70%，为以后的线路扩展预留一定的空间。房间内的PVC管预埋于墙内，与墙上暗装的底盒相连接。

　　3.干线子系统

　　干线子系统由连接设备间和各楼层配线间的线缆构成，其功能是把设备间的主配线架（MDF）与各楼层的分配线架（IDF）连接起来。根据某人民检察院办公楼的建筑特点和系统要求，干线子系统采用垂直干线路由的布线方式。利用各楼道已安装好的垂直弱电井，布设各系统所选用的各种干线电缆。

　　由于该楼内的局域网主干要求采用千兆以太网技术，因此计算机网络系统的主干线缆应选用用六芯62.5/125μm规格的多模室内光缆，为各楼层交换机与设备间的中心交换机之间连接提供千兆链路。

　　电话语音系统则选用三类25对大对数电缆，将各楼层的电话语音线路汇聚到二楼的设备间内。由于各楼层的有线电视信息点较少，因此各楼层有线电视电缆经过分支器连接后，在垂直干线通道内布设一根有线电视同轴电缆连接到二楼设备间的有线电视放大器。各楼层及大厅的视频监控摄像机连接的视频同轴电缆和2芯控制电缆，经垂直干线通道布设到二楼的设备间的视频监控中心。

　　二楼的设备间离垂直干线的弱电井有一定的水平距离，因此在二楼走廊上安装一段金属槽架，将二楼垂直弱电井与设备间连接起来。楼内的所有干线线缆经垂直干线弱电井布设后，再经过二楼的金属槽架布设到设备间内。

　　4.设备间子系统

　　设备子系统由设备间中的线缆、线缆管理器件和相关支撑硬件组成，它也是楼内各系统的控制中心。

　　（1）设备间位置

　　根据建筑物的结构特点，设备间设在办公楼二楼计算机管理中心。

　　（2）管理子系统设计

　　设备间内安装1个40U的立式19"标准机柜，机柜内安装两台24口千兆全光口以太网交换机、1台电话程控交换机、2个12口光纤配线架、1个250线对BIX配线架、1个理线架等设备。

　　各楼层的两套计算机网络系统分别通过不同主干光缆接入到设备间机柜内的两个光纤配线架上，再通过光纤跳线连接到千兆全光口以太网交换机。

　　电话语音系统的主干大对数电缆端接到设备间机柜内的BIX配线系统，然后通过跳线连接到电话程控交换机端口上。

　　各楼层的有线电视主干同轴电缆通过分配器连接到设备间内的有线电视放大器。

　　设备间还是本楼视频监控的控制中心，因此需要安装一个视频监控控制台。在控制台上配备一台视频矩阵切换主机、1个控制键盘、1台16画面的分割器、1台监视器、1台时滞录像机。各楼层监控点布设的同轴电缆和控制电缆应与控制台上的设备正确连接。监控人员可以通过1台监视器监控所有监控点的图像，并通过控制键盘控制摄像机的变焦和移动。

　　（3）环境要求

　　为了确保设备间内设备的正常运行，设备间内安装了防静电地板，地板、设备外壳、机柜均应进行良好接地，设备间内还安装了两台5匹的柜式空调，以控制设备间的温度和湿度。设备间内应安装了必备的消防设施，以达到设备防火要求。设备间内配备了1台10KVA UPS设备并配备足够数量的电池，以确保设备间内设备的稳定供电。

　　5.管理子系统

　　根据某人民检察院办公楼信息点的分布情况，在1楼、3楼、4楼、5楼、6楼、7楼各设一个楼层配线间。配线间内安装一个20U的落地机柜，机柜内应安装两台24口的百兆以太网交换机，以分别连接两个不同的网络系统。机柜内还安装两个24口的模块化数据配线架，以分别端接两个不同网络系统信息点。为了方便线缆的管理，机柜内还要安装两个理线架，以整理和固定跳线。机柜下方还应安装一个光纤配线盒，以端接两根主干6芯光缆。

　　在配线间墙面上应安装一个50线对的BIX配线架，以端接各楼层房间布设到配线间的UTP电缆。BIX配线架最终将各房间电话线路转接到3类大对数主干电缆，该主干电缆将与设备间的BIX配线系统端接。

　　6.办公楼综合布线系统结构图

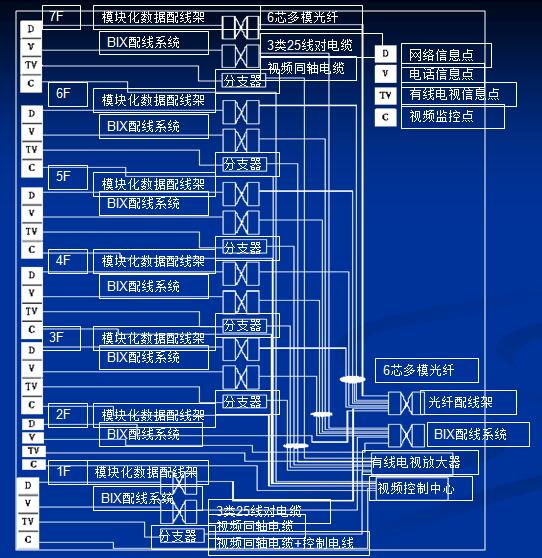

　　某检察院办公楼综合布线系统结构图，如图所示。通过系统结构图，可以清楚地了解整个综合布线系统由四个系统构成，每个系统均由工作区、水平子系统、管理子系统、主干子系统、设备间子系统构成。各子系统的连接方式可以参考下图所示。
