华科公司楼层网络设计与施工

一、工程概况

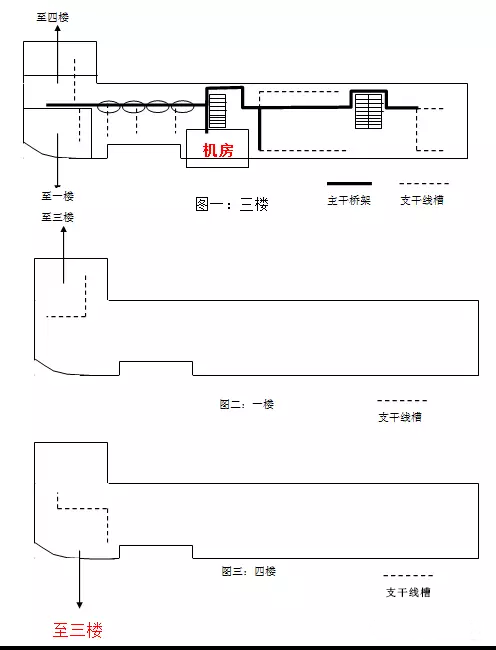

由于华科公司网络管理机房在三层,机房和其它各节点长度不超过90M,整个网络的节点大多数都在三层,地面贴抛光砖,天棚为轻钢龙骨石膏板。具体位置一、三、四层平面布置图。

华科公司网络管理机房布线系统包括三个部分:监控系统、网络系统、电话系统。按物理结构可分为:工作区模块、机架模块、水平模块和管理模块,布线采用星型结构,所有网络点接入机房配线架位置,所有电话点接入程控交换机配线架位置。电力系统和网络电话系统分开走线。按功能可分为:系统内网和系统外网,内外网建议物理断开。网络电话系统的管槽模块材料根据经济、实用的原则建议三楼主干管槽用金属桥架,支干用耐高温、防火的PVC管槽和万能角钢管槽,以便于线路固定及施工安装。具体位置见图表一、二。



二、用户需求

· 华科公司网络系统分为内网子系统和外网子系统;

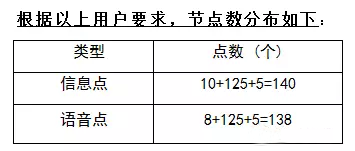

· 主管领导要有同时访问内网子系统和外网子系统的条件其他各个信息点根据一、三、四层平面布置图要求分配,并按照一个信息点一个语音点的要求;

· 按照经济性、使用性、先进性的原则,尽量利用现有的资源;


本布线要求通过一套布线系统连接某公司整个机房内的监控区、办公区、机架区,本布线系统要求能支持多种网络协议及网络结构,能同时提供语音、文字、数据和图像传输,要求系统主干网通讯速率应≥622Mbps,100Mbps到桌面;实施后的综合布线系统将能为某公司提供一套实用的、灵活的、可扩展的模块化综合介质通路。

根据华科公司提供的节点的数量和分布,利用多年从事IBDN布线系统工程成熟的技术和丰富的经验,经仔细推敲和认真研究,特制定出以下满足某公司要求的设计方案(所有信息点均按照超五类性能设计,语音、数据节点可互换)。



三、设计方案

本方案划分为三个子系统:

*工作区布线子系统

*水平布线子系统

*设备布线子系统

在本工程里,因为所有节点到中心机房的距离都少于90米,所以完全可以改变高层楼宇综合布线典型的两点管理模式,由所有信息点直接牵八芯双绞线到机架配线板,这样不但可以减少因为两点管理而造成的衰减,而且可以节省费用。而使用以双绞线作为传输介质的交换机则可以节省一大笔费用。



(一)工作区布线子系统设计

工作区子系统即用户的办公区,包括信息插座及连接设备的连接线及相应的适配器。本布线系统在工作区子系统为用户提供一个符合ISDN标准的RJ-45通用信息出孔,并兼容RJ11接头,它可直接连接电话和微机,并可连接各种转换器和产品适配器。根据本系统的具体情况和用户要求,为节约用户投资并且要满足高速网络的传输要求,提高整个系统的灵活性,建议信息出孔全部采用超五类模块插座芯模块,并配用MDOV面板。(所有信息点均按照超五类性能设计,语音、数据节点可互换)。

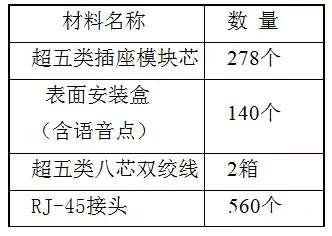

工作区子系统所需材料清单如下:

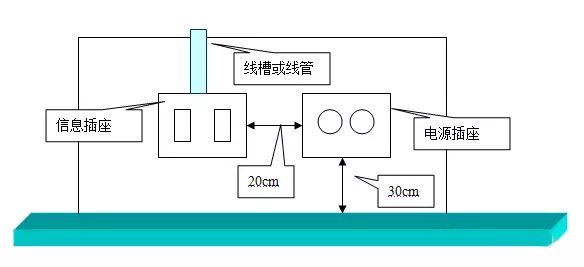

*注:墙面型信息插座在机房内的安装位置,一般安装在距楼板地面30厘米高的墙上。信息插座与电源插座的间距不小于20厘米。



                     信息面板安装图



(二)水平子系统

如前所述, 本工程采取方案为:所有信息点直接牵八芯双绞线到机房配线架,所以,本方案将水平作为一个子系统来描述。以下分别叙述:



1.水平布线

本布线系统在水平干线子系统为用户提供多种八芯非屏蔽双绞线。针对本工程的具体情况,为满足目前网络及高速网络的传输要求,并能弹性提升为ATM异步传输网络,以满足未来发展的需求,水平子系统全部采用超五类作为水平传输介质。

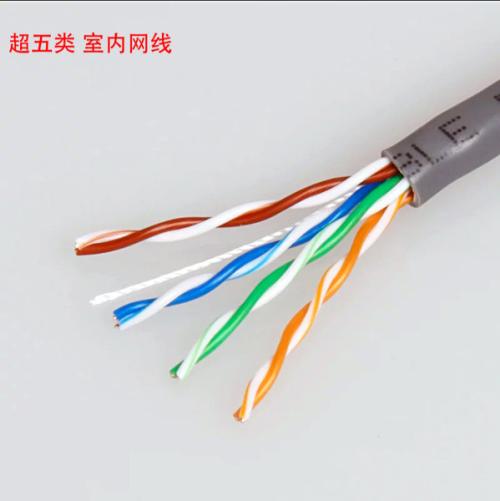

                 超五类八芯双绞线

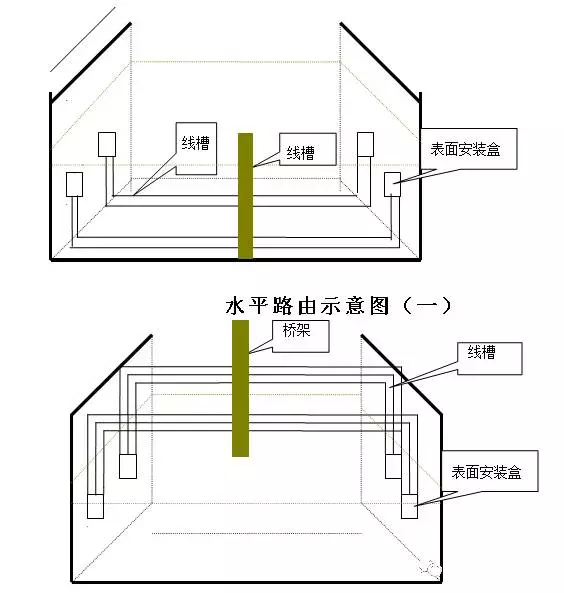

电缆敷设及路由

在本工程里本子系统的作用就是将各工作区引至设备间子系统(主配线架),走线采用主干采用镀锌桥架,支干采用线槽与进入房间连接到表面安装盒。尽量避免走地面线槽。

本工程设计基本不设管理水平线缆的管理子系统,直接将八芯双绞线牵至配线架。



2.水平布线的计算方法

结构化布线规定线缆实际走线长度计算方法如下:



A.平均距离L=(最远点长度+最近点长度)÷2

B.每个通信间水平电缆的总数量:

C=(通信间提供的服务工作区的数量)×(每个工作区提供服务的数量)

C.所需水平电缆的总长度:

Q=C×(通信间的数量)×L

D.总共所需电缆的箱数:=(Q×1.2)÷305米

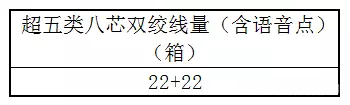

用线量的计算

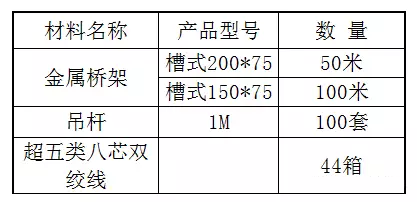

水平子系统所需材料清单如下:


注: 双绞线的订货单位为一千英尺(KFT)即305米



(三)设备间子系统的设计

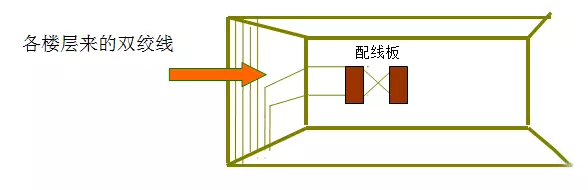

因为本布线着重在计算机网络建设,所以建议采用超五类48口配线板,可以使整个网络管理非常方便,且美观、整齐。

配线板的配置如下:

配置: 超五类48口配线板(2.0M标准机柜)

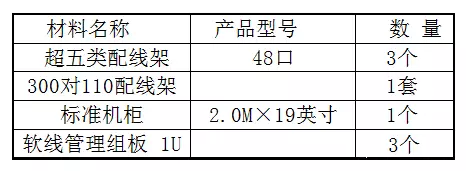

本子系统所需材料清单见下表:


计算机系统连接图


(四)维护及测试工具设计(可选)

为了便于用户对系统的维护及灵活变更,应选择必要的卡线及测试工具。



四、华科公司局域网

根据华科公司办公大楼综合布线情况,结合当前网络技术,外网网络系统主干采取100Mbps的快速以太网技术。选用一台高性能的网络交换机作为网络的中心连接设备——主干交换机,并(通过防火墙)连接路由器去接驳广域网;在主干交换机的端口上可连接中心服务器、高性能用户工作站、支干交换机(和打印服务器)等;而普通工作站则连接在支干交换机的端口上。内网网络系统主干采取100Mbps的快速以太网技术。用现有高性能的网络交换机作为网络的中心连接设备——主干交换,可用现有的HP LH3000作为中心服务器,



在局域网中,主要设备有:

★ 主干交换机

★ 网络防火墙

★ 打印服务器

★ 支干交换机

★ 中心服务器



五、材料清单及工程预算:

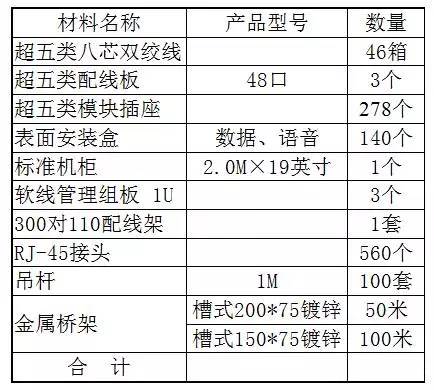

1.主要材料清单


2.配套材料


3.材料费

4.人工费

5.工程总造价



六、工程进度安排及工程组织实施方式

我们针对每一项工程,将制定一个严格的工作进度,以保证工程的按期交工使用。



(一)施工方法

布线施工程序

1.物料准备:按与建设单位签订的合同中有关材料部分规定的材料名称、规格、型号、产地订购材料并运抵现场。

2.人力组织:确定工程项目负责人、现场技术负责人,并对工人进行简单培训。

3.施工机具准备:根据施工需要确定所需设备工具、仪器、仪表,并进行检查、修理、校核后运抵施工现场。

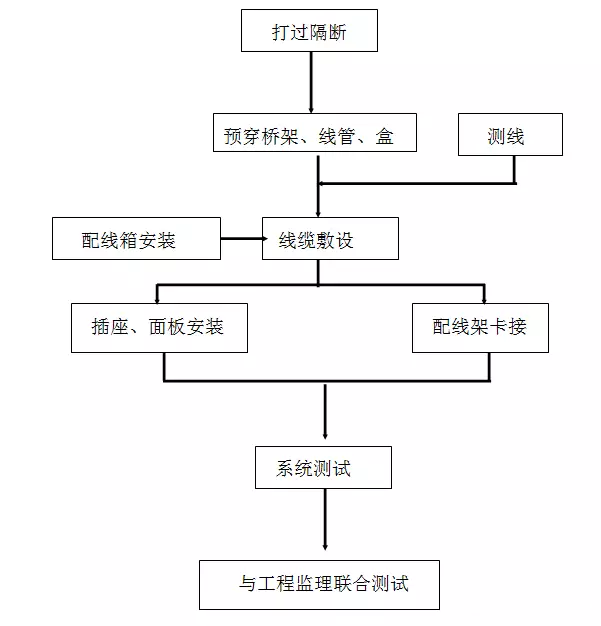

4.布线施工安装流程图


(二)技术要求

1.打墙洞

用手锤、钢钎在预测位置上开洞,开洞尺寸勿过大。不允许用铁锤直接敲击墙面,以免造成墙体大面积松动。

2.线槽安装

线槽安装要求垂直、水平,立柱间加垫紧固。出线口安装塑料紧固螺口。线槽顶端加封头作防鼠处理。

3.测线

线缆敷设前后先进行三次通断测试(敷设前整箱测试、敷设后、卡接后)保证线缆无短路、断路。

4.配线箱安装

数据、语音均采用标准19"配线箱,分别安装在计算机主机房和程控机房设计位置。线缆必须从防静电高架地板下面通过配线箱底部进线口穿入机柜。

5.线缆敷设

线缆均需敷设在管、槽内。与强电有平行的情况需要用金属(软)管加以屏蔽。

线缆在配线箱端留2.3-2.5米安装余量,线缆在信息出口端留0.3-0.5米卡接余量。

6.模块插座、面板安装

插座与线缆必须按标准线序卡接,残余线头清埋干净后,压上保护卡条。线缆与插座留10CM以上冗余。

7.配线架、接线架卡接

线缆与配线架要按楼层、信息出口编号顺序进行卡接。卡接完成后,清理配线架及配线箱内残余线头、线皮,并在配线架上绘制、安装、线缆通道标志。

8.系统测试

用测线仪从配线架和信息出口进行通断及性能测试。测试数量百分之百。测试合格率100%。



(三) 施工组织

鉴于本工程、协调任务重、施工周期长,为保证工程顺利进行,决定设立:

项目负责人一名,负责本工程的全面施工管理,包括物料供应、劳力调配、组织协调、财务结算等。

技术负责人一名,负责本工程的施工技术设计、技术资料编制、管理,工程竣工测试、技术文档整理、移交等。

施工现场负责人一名,负责施工现场的组织、管理、安全、施工变更、进度检查等。



七、测试、验收及维护

(一)测试

1.测试规范:

·  国际标准《TIA/EIA TSB 67》

·  《建筑与建筑群综合布线系统工程施工及验收规范》CECS89:97

·  国际标准《TIA/EIA TSB 75》



2.测试

利用上述工具以及参照上述测试规范,我公司可独立完成整个工程的各项测试工作,我们将为所负责的每一项工程进行严格的测试与验收。具体实施如下:

测试可分为模块测试和综合测试。模块测试即对四个子系统进行测试(本工程集合为三个子系统);综合测试即从I/O到配线板的测试。在施工过程中,我公司施工人员对每个子系统随施工、随测试,以保证施工质量及施工进度。工程全部完成时,再对每个信息点进行综合测试,测试数据全部交给甲方以备验收时使用。



A、模块测试

(1)设备布线子系统

①检查配线板是否安装正确;

②测试快接式跳线、卡接式跳线;

③检查标签安装颜色是否正确:


(2)水平布线子系统

①测试线缆是否畅通;

②检查水平子线与工作子系统是否正确连接;

③检查水平线与设备子系统是否正确连接;



(3)工作区子系统

①测试插座芯模块;

②检查插座安装是否正确;



B、综合测试

测试是对整个通路进行测试。



(二)验收

验收包括施工前贵公司对综合布线材料的验收及工程完工后贵公司对整个布线性能和美观程度的验收。测试点由甲方随意选择。

工程完工后,由我公司提供以下竣工文档:

综合布线平面竣工图

综合布线系统图

设备间安装图

全部测试数据
